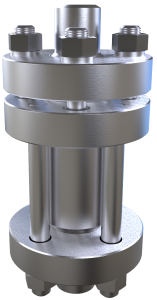

Клапаны обратные типа КО предназначены для установки на трубопроводах с целью предотвращения обратного потока нейтральных и агрессивных жидкостей, эмульсий, суспензий и пропуска их в прямом направлении.
Область применения клапанов для насосов определяется стойкостью материалов проточной части в перекачиваемой среде.
Линейная скорость сплошной коррозии деталей проточной части клапанов обратных в перекачиваемой среде в соответствии с требованиями ГОСТ 9.908 не должна превышать 5·10-5 м/год.
Клапаны обратные могут эксплуатироваться в контакте с вредными веществами 2, 3 и 4 классов опасности по ГОСТ 12.1.007, легковоспламеняющимися и горючими жидкостями по ГОСТ 12.1.004 при условии соблюдения правил ПБ 09-540, ПБ 09-563, ПБ 09-596, правил безопасности соответствующих производств и выполнении предусмотренных конструкцией клапанов мер, исключающих утечки вредных веществ в окружающую среду.
Клапаны обратные могут эксплуатироваться в пожароопасных зонах класса П-I, П-II, П-IIa, П-III согласно классификации ПУЭ и во взрывоопасных зонах помещений и наружных установках класса 1, 2, 21 и 22 по классификации Технического регламента о требованиях пожарной безопасности.
Клапаны относятся к изделиям общего назначения, вид 1 (восстанавливаемый) по ГОСТ 27.003 и выпускаются в климатическом исполнении У, категории размещения 3, тип атмосферы II в соответствие с ГОСТ 15150.
По требованию заказчика, согласованному с предприятием-изготовителем, клапаны обратные могут изготавливаться в других климатических исполнениях.
Структура условное обозначение клапана
|
КО
|
Х
|
Х
|
/ХХ
|
Х
|
Х
|
ХХ
|
Ех ХХХХ
|
ХХ
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
|
1
|
Клапан Обратный
|
||||||||
|
2
|
способ монтажа:
б/о = любой способ монтажа В = только вертикальное |
||||||||
|
3
|
исполнение по номинальному диаметру, мм
|
||||||||
|
4
|
исполнение по номинальному давлению (PN), кгс/см2
|
||||||||
|
5
|
Тип присоединения к трубопроводу:
01 = резьбовое 02 = под приварку 03 = фланцевое |
||||||||
|
6
|
исполнение по материалу проточной части:
Д – хромистая сталь типа 20Х13 ГОСТ 5632 Е – хромоникелемолибденовая сталь типа 10Х17Н13М2Т ГОСТ 5632 И – хромоникелемолибденовая сталь типа 06ХН28МДТ ГОСТ 5632 К – хромоникелевая сталь типа 12Х18Н9Т ГОСТ 5632 Х – низколигированная сталь 09Г2С ГОСТ 19281 Т – титановый сплав типа ВТ1-0 ГОСТ 19807 |
||||||||
|
7
|
Индекс модификации
|
||||||||
|
8
|
маркировка взрывозащиты:
б/о — общепромышленное исполнение; Ех ХХХХ — Взрывозащищённое исполнение по ГОСТ 31441.1, где ХХХХ: II Gb с «T3…T6» / III Db с «T3…T6» Х. |
||||||||
|
9
|
климатическое исполнение и катерогия размещения по ГОСТ 15150
|
||||||||
Показатели назначения клапанов обратных по рабочим средам
| Показатель среды | Значение показателя |
| Температура, °С |
от — 50 до + 200 |
| Водородный показатель, РН | от 0 до 14 |
| Плотность, не более, кг/м3 | 2000 |
| Кинематическая вязкость, м2/с (Ст) |
От 3,5х10-7 до 8х10-4 (от 0,0035 до 8) |
| Концентрация твердой неабразивной фазы, не более,% | 10 |
| Плотность твердой неабразивной фазы, не более, кг/м3 | 2300 |
|
Величина зерна твердой неабразивной фазы в % от диаметра условного прохода обратного клапана |
1 |
Клапаны обратные по типу монтажа на трубопроводах могут изготавливаться в следующем конструктивном исполнении:
- с штуцерно-торцевым присоединением ниппеля, привариваемого к трубопроводу (ГОСТ 2822, ГОСТ 5890);
- с приваркой к трубопроводу патрубка фланца (ГОСТ 12821).
Приварка к трубопроводу по ГОСТ 16037.
Допускаются иные варианты монтажа пружинных клапанов к трубопроводам в соответствии с требованиями конструкторской документации на изделия, разработанной и утвержденной в установленном порядке.
Компания «Ареопаг» имеет большой опыт в производстве межфланцевых, фланцевых и других видов поворотных клапанов. Для воды, и неагрессивных жидкостей вы можете купить муфтовый клапан по приемлемой цене.
Основные технические характеристики
|
Наименование |
Условный проход, DN, мм |
Номинальное давление, PN, кгс/см2 |
Способ установки |
Присоединение к трубопроводу |
Обозначение резьбы или размеры присоединяемой трубы |
||
|
Dнар.× S |
|||||||
|
Вход |
Выход |
||||||
|
КО-5/250-01-К-01 |
5 |
250 |
любой |
резьбовое |
|
М16×1 |
М16×1 |
|
КО-5/250-01-К |
5 |
250 |
любой |
резьбовое |
|
М16×1,5 |
М18×1,5 |
|
КО-5/250-01-К-02 |
5 |
250 |
любой |
резьбовое |
|
М16×1 |
К 1/2″ |
|
КО-5/250-01-К-03 |
5 |
250 |
любой |
резьбовое |
|
М16×1 |
R 1/2″ |
|
КО-5/250-01-К-04 |
5 |
250 |
любой |
резьбовое |
|
М16×1 |
М16×1,5 |
|
КО-5/250-01-К-05 |
5 |
250 |
любой |
резьбовое |
|
М16×1 |
М18×1,5 |
|
КО-5/250-01-К-06 |
5 |
250 |
любой |
резьбовое |
|
М16×1 |
М20×1,5 |
|
КО-10/250-02-К |
10 |
250 |
любой |
Приварное по ГОСТ 16037 |
С17 |
Ø 14×2,5 |
|
|
КО-В-10/400-02-К |
10 |
400 |
только вертикальный |
Приварное по ГОСТ 16037 |
С17 |
Ø 17х3,5 (16х3) |
|
|
КО-В-10/550-02-К |
10 |
550 |
только вертикальный |
Приварное по ГОСТ 16037 |
С17 |
Ø 20х5 |
|
|
КО-15/250-02-К |
15 |
250 |
Любой |
Приварное по ГОСТ 16037 |
С17 |
Ø 21×3,5, допускается Ø 22×3,5 |
|
|
КО-В-15/160-02-К |
15 |
160 |
только вертикальный |
Приварное по ГОСТ 16037 |
С17 |
Ø 22×3,5 |
|
|
КО-В-15/250-02-К |
15 |
250 |
только вертикальный |
Приварное по ГОСТ 16037 |
С17 |
Ø 25×5 |
|
|
КО-В-25/160-03-К |
25 |
160 |
только вертикальный |
Приварное по ГОСТ 16037 |
С17 |
Ø 35×5 |
|
|
КО-В-25/250-03-К |
25 |
250 |
только вертикальный |
Приварное по ГОСТ 16037 |
С17 |
Ø 38×6,5 |
|
|
КО-В-32/100-03-К |
32 |
40 |
только вертикальный |
Приварное по ГОСТ 16037 |
С17 |
Ø 38×3,5 |
|

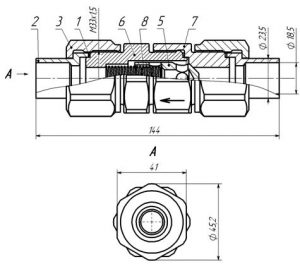

1 – прокладка; 2 – ниппель; 3 – гайка; 5 – затвор; 6 – штуцер; 7 – корпус; 8 – пружина
