Клапаны предохранительные необходимы для защиты оборудования и трубопроводов в случаях аварийного повышения давления, путем сброса среды (воды) в систему низкого давления.
Линейная скорость сплошной коррозии деталей проточной части клапанов в перекачиваемой среде не должна превышать 5·10-5 м/год в соответствии с требованиями ГОСТ 9.908. В компании «Ареопаг» вы можете приобрести клапаны предохранительные собственного производства по приемлемым ценам.
|

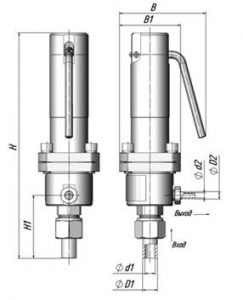

Исполнение -01 без подрыва
|

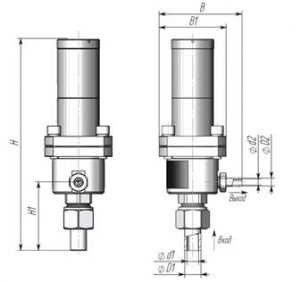

Исполнение -02 с подрывом
|
| Наименование |
Размеры |
Вес |
|||||||
|
Н, мм |
Н1, мм |
B, мм |
В1, мм |
D1, мм |
d1, мм |
D2, мм |
d2, мм |
М, кг |
|
|
КП01-4 |
259 |
83,5 |
101 |
82 |
17 |
11 |
17 |
11 |
3,8 |
|
КП02-4 |
299 |
83,5 |
101 |
101 |
17 |
11 |
17 |
11 |
4,4 |
|
КП01-6 |
259 |
83,5 |
101 |
82 |
17 |
11 |
17 |
11 |
3,8 |
|
КП02-6 |
299 |
83,5 |
101 |
101 |
17 |
11 |
17 |
11 |
4,4 |
|
КП01-10 |
281,5 |
100 |
108 |
82 |
22 |
15 |
22 |
15 |
4,3 |
|
КП02-10 |
322 |
100 |
108 |
101 |
22 |
15 |
22 |
15 |
4,9 |
|
КП01-15 |
281,5 |
100 |
108 |
82 |
22 |
15 |
22 |
15 |
4,3 |
|
КП02-15 |
322 |
100 |
108 |
101 |
22 |
15 |
22 |
15 |
4,9 |
Показатели назначения по рабочим жидкостям, с которыми может эксплуатироваться клапан
| Показатель жидкости |
Значение показателя |
| Температура, °С | — 60… +200 |
| Водородный показатель, рН | 0 … 14 |
| Плотность, не более, кг/м3 | 2000 |
| Кинематическая вязкость, м2/с (Ст) | 3,5х10-7…3х10-2 (0,0035 … 300) |
| Концентрация твердой неабразивной фазы, не более, % | 10 |
| Плотность твёрдой неабразивной фазы, не более, кг/м3 | 2300 |
| Величина зерна твёрдой неабразивной фазы, в % от наименьшего диаметра седла клапана (d0), не более | 1 |
