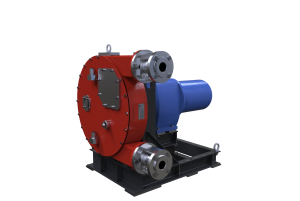

Насос перистальтический (шланговый) предназначается для дозирования и перекачивания абразивных,вязких, кристаллизующихся и коррозийных жидкостей, в том числе и эмульсий, содержащих твердые фракции размером до 10% от внутреннего диаметра шланга насоса. В зависимости от своего назначения, насосы комплектуются шлангами с выходными и входными патрубками для обеспечения стойкости к коррозии, вызываемой перекачиваемой средой.
Перистальтические насосы типа НП соответствуют ТУ 3632-007-46919837-2012.
ЗДТ «Ареопаг» производит перистальтические (шланговые) насосы специального исполнения.
Устройство и принцип действия
Перистальтический (шланговый) насос — роторная гидромашина объемного типа.
Он включает в себя стальной корпус, в котором установлен ротор с двумя неподвижно закрепленными выжимными элементами – башмаками. Между выжимным элементом и внутренней стенкой уложен шланг специальной конструкции из многослойной резины с кордом.
Корпус с лицевой стороны герметично закрыт крышкой. Частично корпус насоса заполнен охлаждающе-смазывающей жидкостью. Когда вращается ротор, башмак пережимает шланг и выдавливает перекачиваемую среду в направлении вращения.
После деформации шланг практически сразу восстанавливает свою форму до полного сечения. В результате за роликом образуется вакуум, который обеспечивает самовсасывание перекачиваемой среды.
Преимущества шланговых насосов
- Структура перекачиваемого продукта не повреждается, допускается перекачка сред с твердыми фракциями нестандартной формы и длинноволокнистые структуры; отсутствует аэрация и вспенивание продукта.
- Перекачиваемая среда не имеет контакта с движущимися металлическими деталями насоса.
- Самовсасывание до 9 метров водяного столба.
- Насос полностью герметичен, отсутствуют сальники, клапаны.
- При внезапном изменении свойств перекачиваемой среды наблюдаются стабильные характеристики прибора; при периодичном поступлении продукта возможность эксплуатации «всухую».
- Самоочистка насоса и промывка трубной обвязки осуществляется за счет реверса, возможность реверсивной работы.
- В комплекте с преобразователем частоты обеспечивает регулирование подачи с точностью до 1.0%.
- Минимально текущее ТО, не требующее квалифицированного подхода, простота ремонта.
Преимущества шланговых насосов Ареопаг
- Разнообразие исполнений: с червячным, цилиндрическим приводом.
- Надежность конструкции, достигнутая за счет установки отдельных подшипников ротора.
- Возможность контроля разрыва шланга и температуры охлаждающе-смазывающей жидкости.
- Массогабаритные характеристики насоса.
- Удобство замены единственного изнашивающегося элемента – шланга.
- Полностью герметичная конструкция,отсутствие клапанов, сальников;
- Перекачивание вязких, абразивных, чувствительных к сдвигу сред, сред с включениями;
- Работа всухую, перекачивание газожидкостных смесей;
Параметры перекачиваемых сред
| Динамическая вязкость, не более, Па∙с | 10* |
| Температура, оС | от -10оС до +80оС |
| Величина зерна твёрдой неабразивной фазы в % от наименьшего диаметра сечения входного патрубка агрегата, не более | 15 |
| Для одиночных частиц, % не более | 25 |
Примечание: * допустимая динамическая вязкость перекачиваемой жидкости зависит от типоразмера перистальтического насоса, скорости вращения ротора насосной части и давления на входе в насосную часть.

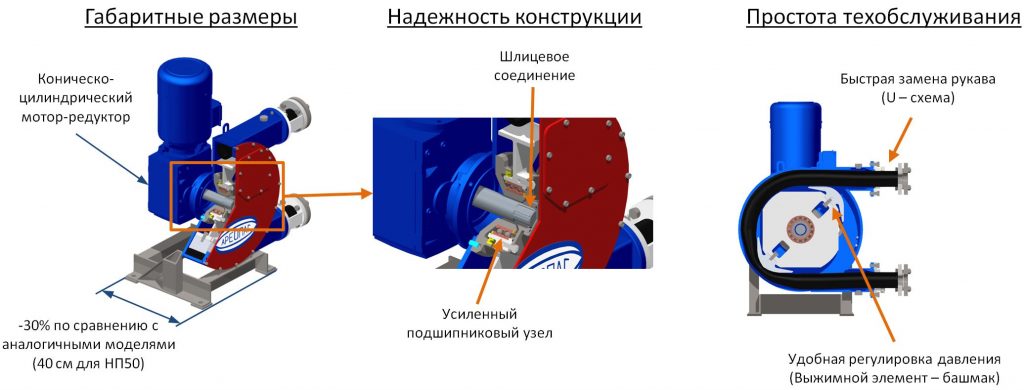

Конструктивные особенности перистальтических насосов

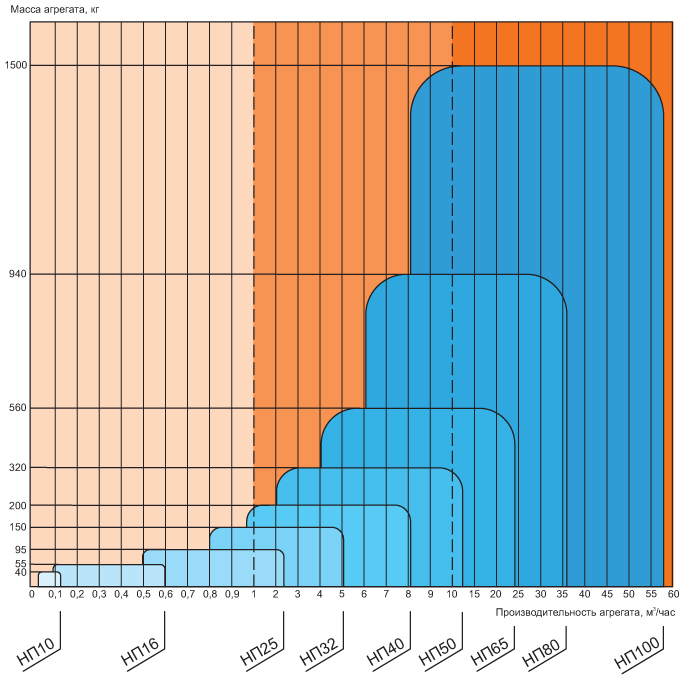

Типоразмерный ряд перистальтических насосов
